ラティスの XVL Studio が 3D マウスに対応　- 製品を手に取って見るような直感的な 3D ビューイングを実現

ラティスの軽量 3 次元データ 「 XVL 」 は、世界レベルの基本性能を持つことから、その 3D 活用ソリューションである XVL Studio は、国内外の数多くの製造業でデザインレビューや工程検討、イラスト作成業務で利用されています。大容量 3D データ処理を得意とする XVL は、航空機、自動車、造船業界で採用されてきたため、巨大データのさらなる効率的な扱いが求められていました。

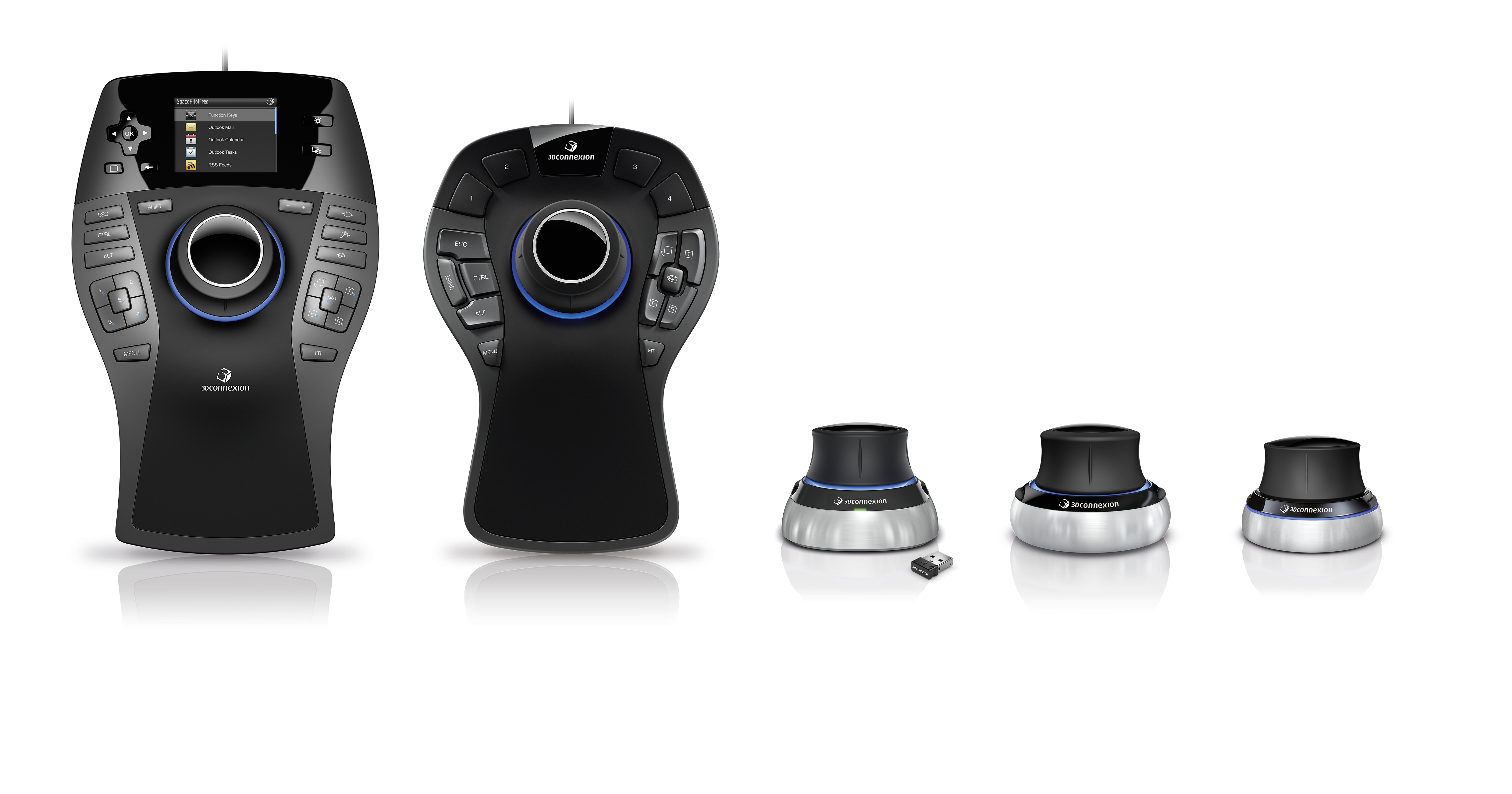

今回 XVL Studio が 3D マウスに対応したことにより、あたかも立体形状を手にとって見るような直観的な 3D ビュー操作を実現しました。3D マウスは、回転・拡大・縮小などのビューイングをメニューの切り替えなく片手で行うことができます。高速なビューイング機能を実現している XVL Studio 上で、3D マウスが利用できることにより、巨大な 3D データの表示や編集を軽快に行えるようになりまた。

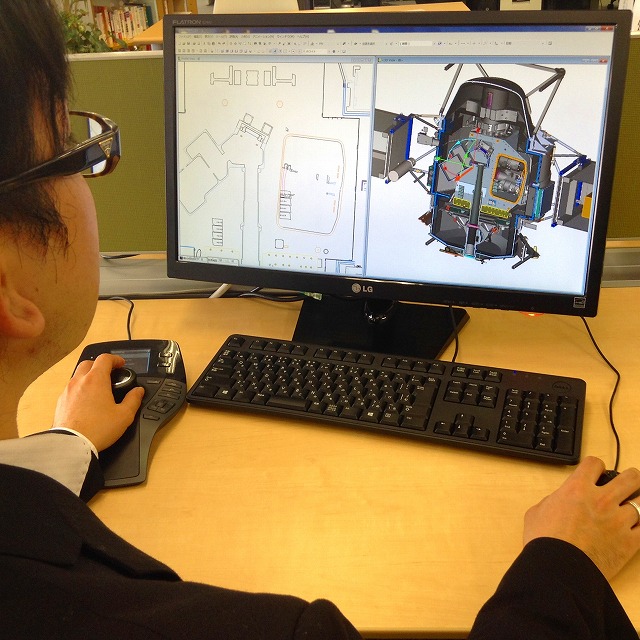

たとえば、デザインレビューにはさまざまな角度からの断面を確認するのは有効な手段です。特に XVL Studio の 2D / 3D 断面のリアルタイム表示機能は高く評価されてきました。左手の 3D マウスで見たい箇所の立体的な断面ビューと 2D 断面を素早く表示しながら、右手の普通のマウス操作で問題箇所の注釈ビュー登録や要素、メニュー、コマンドの選択を行うことで、より迅速なデザインレビューを実現しました。

サービスマニュアルなどのイラストには分解図が必須です XVL Studio での分解図作成には、移動すべき部品を探し出すため部品を非表示にしたり、部品の移動操作を繰り返し行います。3D マウスのファンクションキーへ表示や非表示コマンドや部品の移動コマンドを割り当てることで、メニューの切り替え操作を軽減し、イラスト作成工数を大幅に削減することができます。

ラティスは大規模データをより効率的に扱う手段を提供することで、3D データの全社活用を推進し、製造業の QCD 改善に貢献していく計画です。
