XVL Studio Basic
3D 活用の第一歩を実現するエントリービューワ
概要
XVL Studio シリーズにおける基本機能を搭載したエントリービューワです。
寸法作成、注記作成、断面生成、中間ファイルからの変換など基本機能を搭載し、3D データ活用の第一歩として手軽にお使いいただけます。
対象業務
設計、試作、生産技術、製造、サービス、営業、調達、物流 など
製品紹介

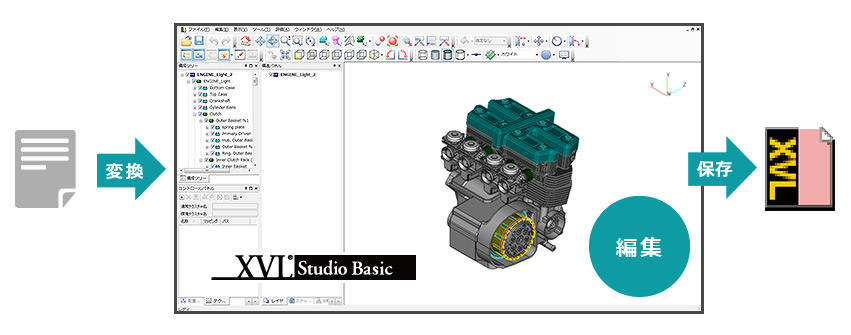

3D データ編集機能
変換 *1 から編集・保存まで、1 ツールで実現します。XVL Studio では、汎用 3D データフォーマット *1 を直接取り込み、XVL データとして変換できます。変換した XVL データは、無償の「 XVL Player 」を利用することで、関係者同士でデータを共有し形状や編集結果を閲覧できます。
*1 標準機能として、IGES, VRML2, 3DS, DXF, OBJ, STL, U3Dファイル形式を直接読み込むことができます。

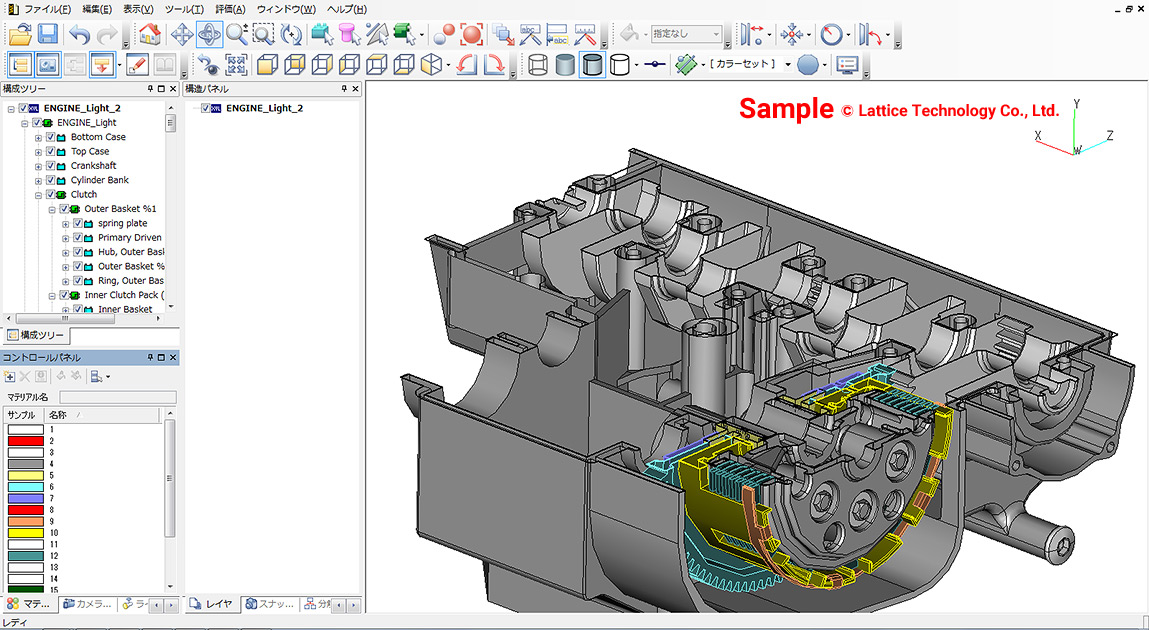

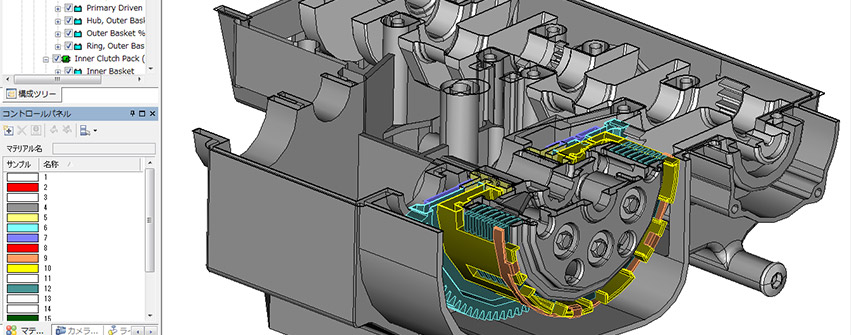

充実のビューイング機能
見たい部品や箇所を軽快な操作で表示します。モデルの表示状態（表示非表示、ワイヤー、シェーディング、陰線、色、ライト、テクスチャ）、断面切断や、複数のビュー操作（3D ビュー、ウォークスルー/フライスルー）を組み合わせることで、自在な 3D データ活用を実現します。

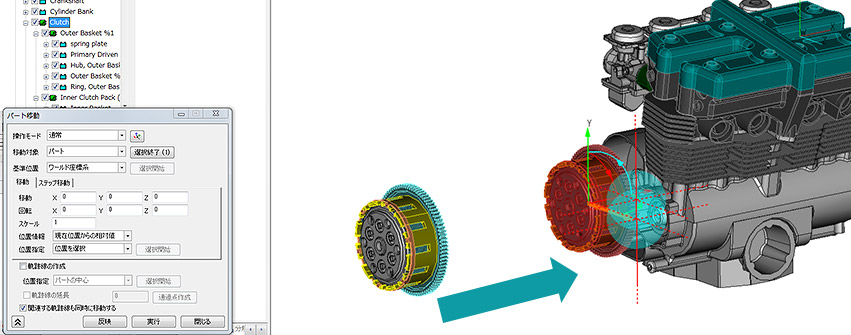

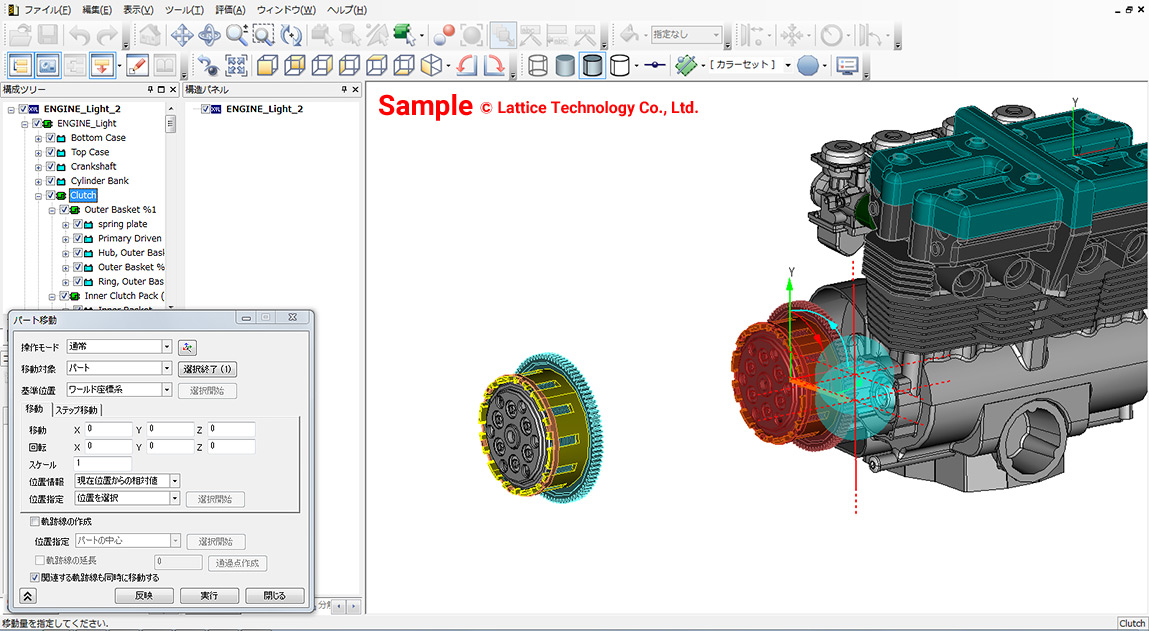

レイアウト検証機能
部品取付やレイアウトの簡易検証を可能にします。製品の構成部品を自由に移動・回転することで、部品の取り付け確認や移動に伴う干渉を、簡易的な静的干渉で確認できます。

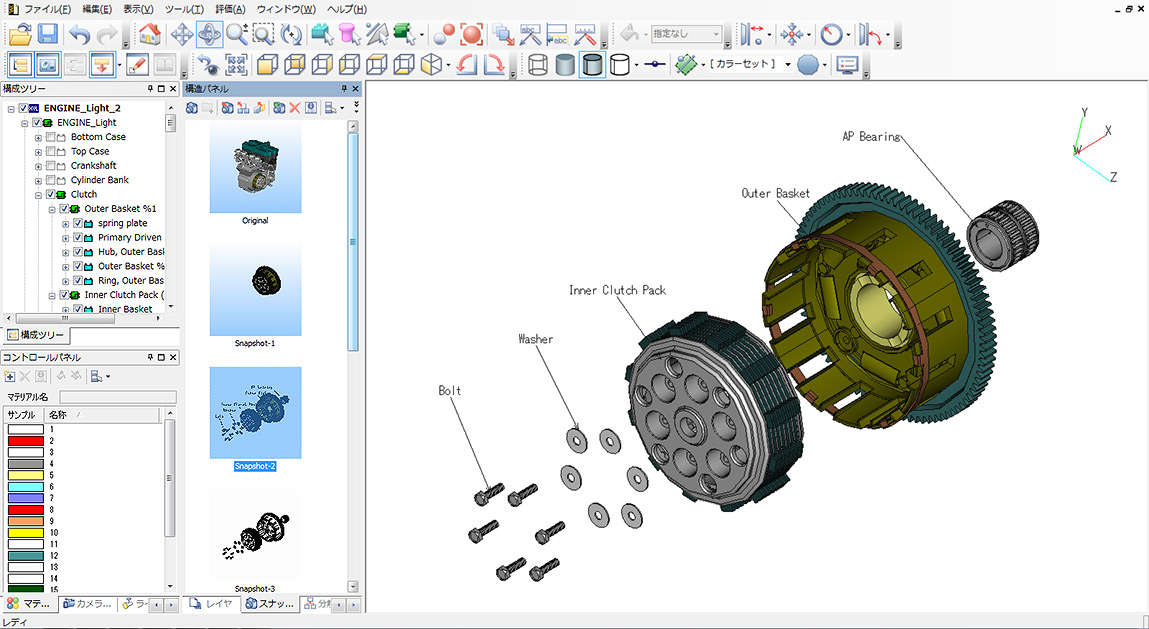

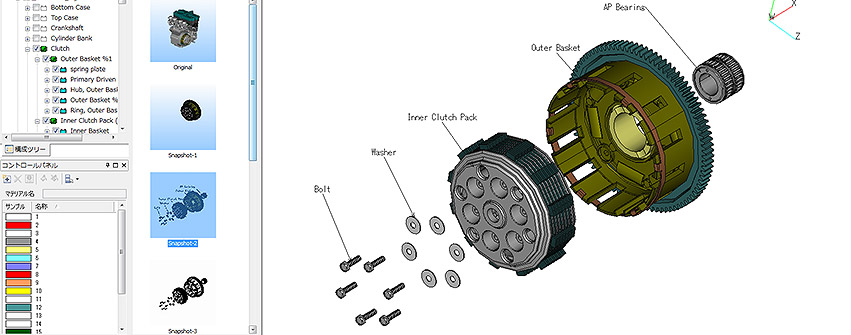

3D スナップショット機能
3D ビューで表示している状態を、キャプチャやスナップショット機能で XVL に保存することで、表示状態を共有することができます。部品の移動した状態や注記・寸法情報、断面なども保存できます。

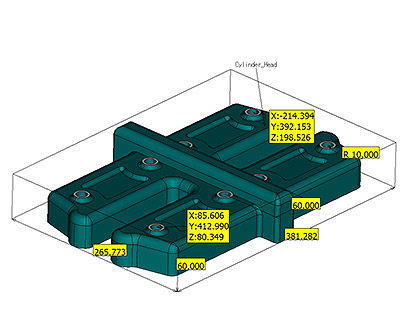

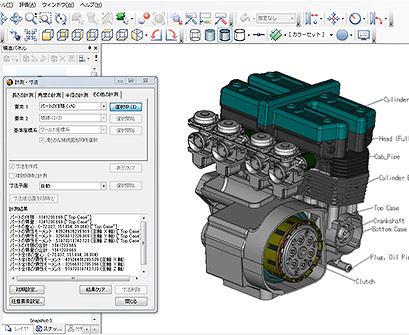

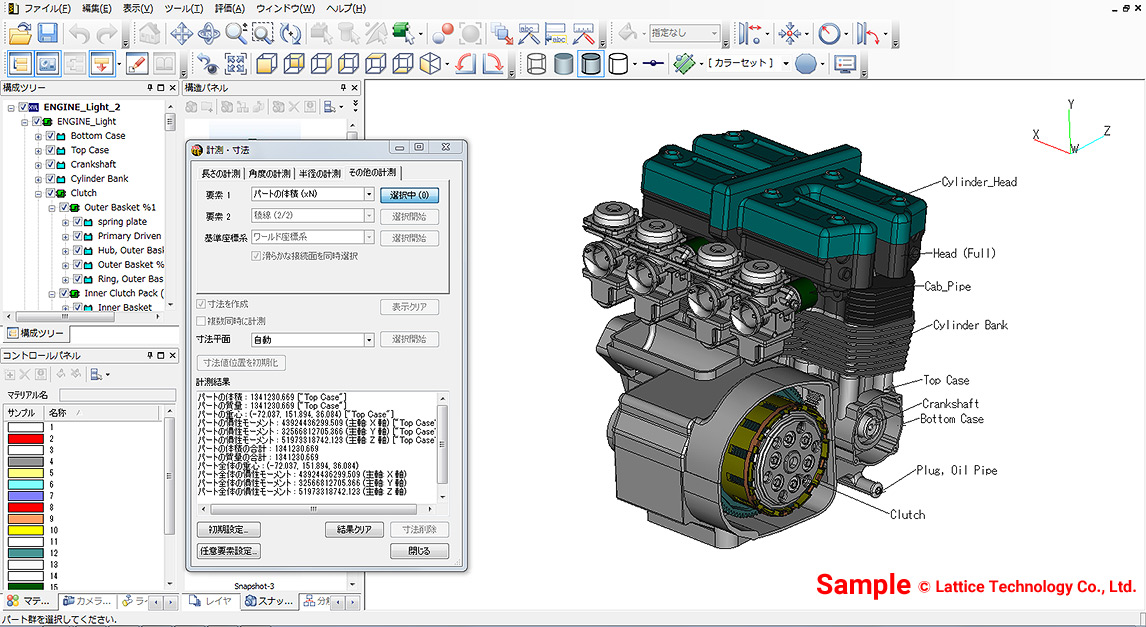

3D 情報の参照機能
3D CADデータから XVL へ変換時に、3D データに含まれる構成情報（プロパティ）を引き継いで変換されるので、設定した部品プロパティを確認できます。さらに、XVL は高い精度*2による様々な計測が可能です。表面積、体積、重心、慣性モーメントなど、プロパティ情報を利用した計測パターンも豊富にご用意しています。
*2 XVL フォーマットは最高で 0.001 mm の精度を保証します
XVL Studio シリーズのオプションはこちら
製品トライアル
実際に製品をお試しいただくことで、業務での利用イメージをご検討いただけます。
XVL 製品評価をご希望の方はお気軽にお問い合わせください。
導入・運用サポートサービス
製品の導入検討や社内展開をされるお客様をご支援するために、ラティス・テクノロジーでは『 立ち上げ支援サービス 』や導入後の『 製品操作トレーニング 』など、様々な導入・運用サポートサービスをご用意しております。
