XVL Studio Pro
デザインレビューに最適な機能を搭載したハイエンド 3D ビューワ
概要
XVL Studio シリーズにおけるハイエンド 3D ビューワです。XVL Studio Standard の機能に加え、大規模で大容量な 3D データに対する干渉・クリアランスチェックや、断面の 2D / 3D 同時表示機能などを搭載し、あらゆる場面で活躍します。XVL Studio Pro は、ものづくり現場におけるデザインレビューを強力にバックアップします。
活用領域
設計、試作、生産技術、製造
製品紹介
♦ デザインレビュー支援機能

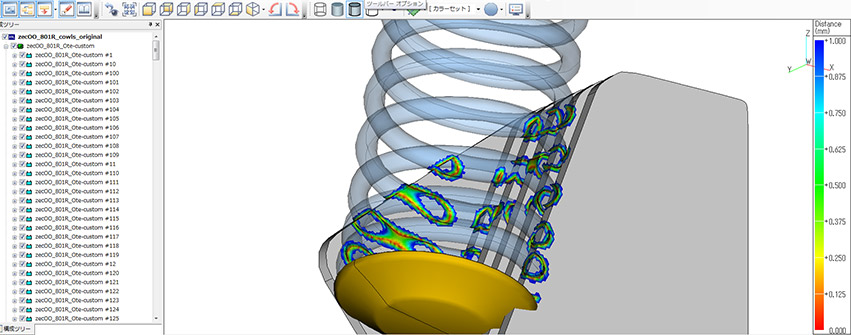

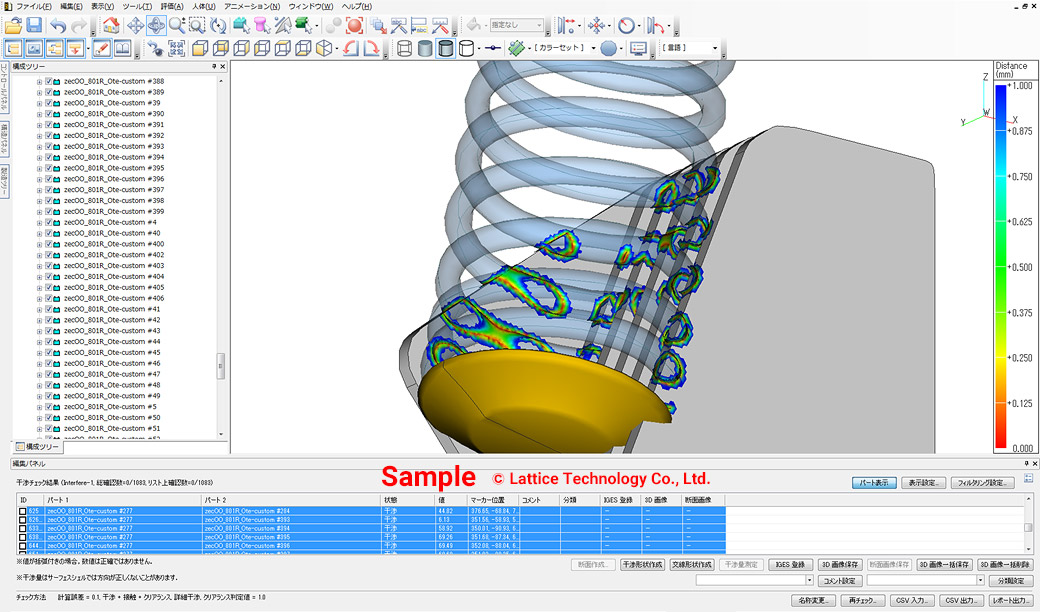

干渉チェック
従来 3D CAD では不可能だった大規模な 3D データに対する干渉チェックも、詳細に干渉・クリアランスを検出し、結果をリストで確認することができます。
板厚設定
オフセット形状の作成（板厚の簡易作成）や、螺子を対象外にするなど、より早く干渉箇所を確認できる支援機能がついています。製品を分割する必要もないので、製品全体の干渉・クリアランスを確認できます。

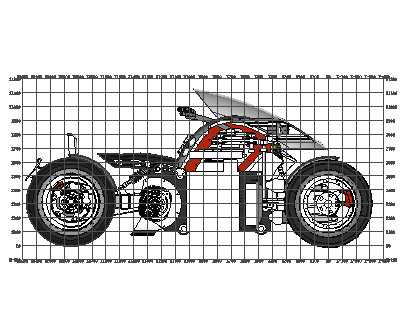

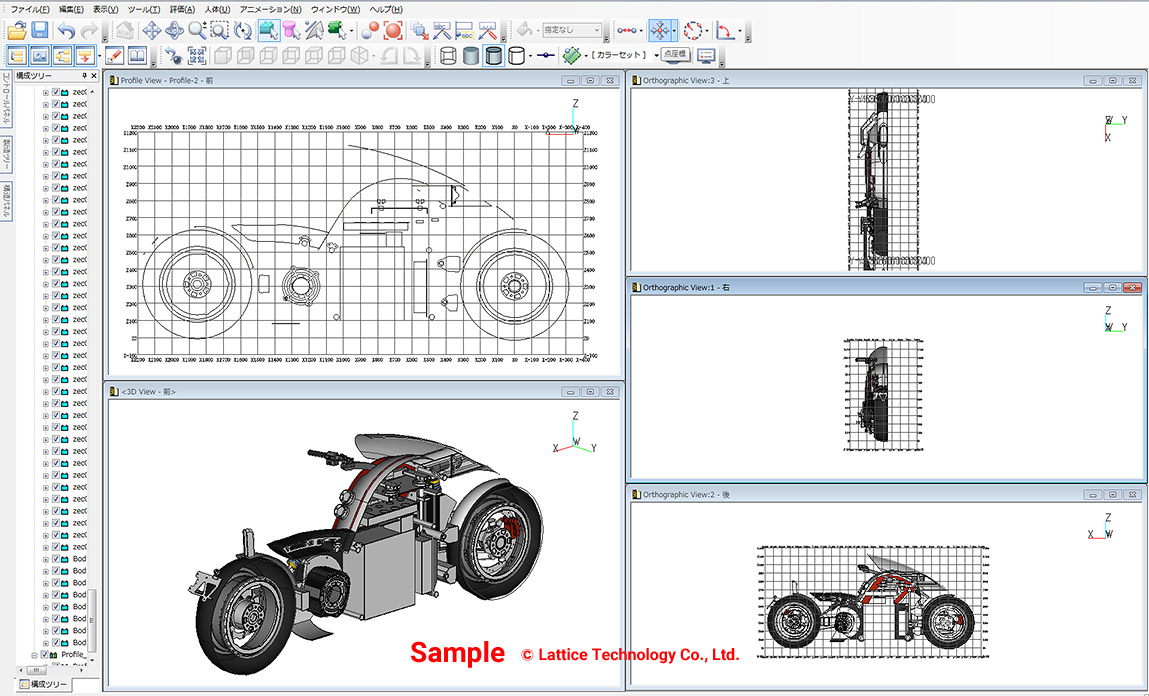

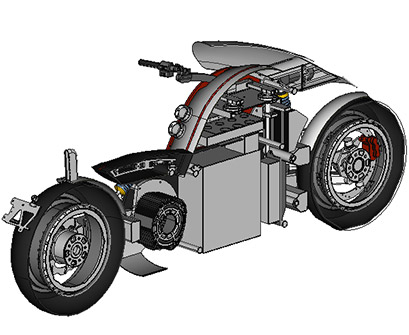

リアルタイム断面
形状の切断面を 3D と 2D の断面でリアルタイムに確認できます。検証機能に必要な断面線の出力機能*や、3D 形状に沿った断面確認など、現場ニーズをもとに本機能は搭載されました。
* 出力形式：IGES と DXF ファイル形式
♦ 工程設計・検証支援機能
工程ブロック図作成
対象部品を 3D ビューから工程ブロック』にドラッグ & ドロップするだけで工程設計が完了。これまでの文字情報での工程設計から、ビジュアルな工程設計を実現します。工程設計結果は工程ツリーとしても確認できます。

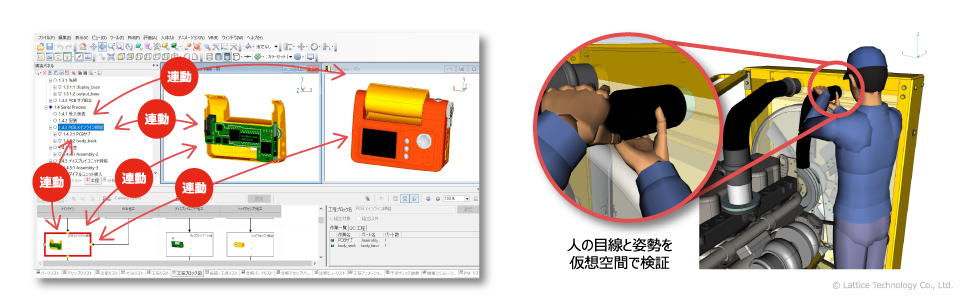

工程設計した結果は 3D モデルで簡単に再現。工程ブロック、工程ツリー、3D モデルがそれぞれ連携した状態で確認できます。生産メンバー自身で単位の組付け性を確認したり、人体モデルを利用した作業姿勢や視界確認など仮想空間での製造性検証も可能です。

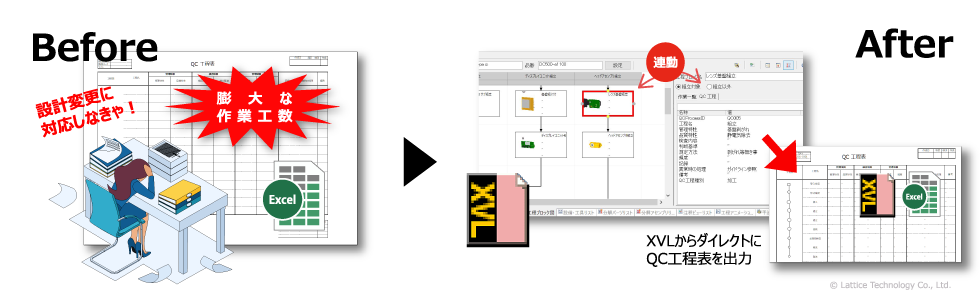

QC 工程情報を CSV で予め設定することで、指定した工程ブロックに関連する QC 工程情報をプロパティとして登録できます。登録した情報をもとに、QC 工程表や作業指示書を XVL からダイレクトに出力できます。

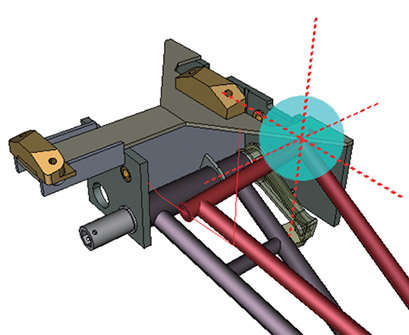

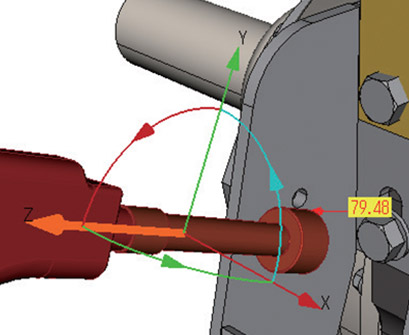

動的計測/干渉チェック
動的計測や動的干渉チェックを利用した工程検証を可能にします。検討対象も設計対象だけではなく、周辺工具や設備を追加した検証や、製品バリエーション毎の工程検証も可能となします。詳細な工程検証に必要な要素を実装しています。
